Yapısal Tasarım

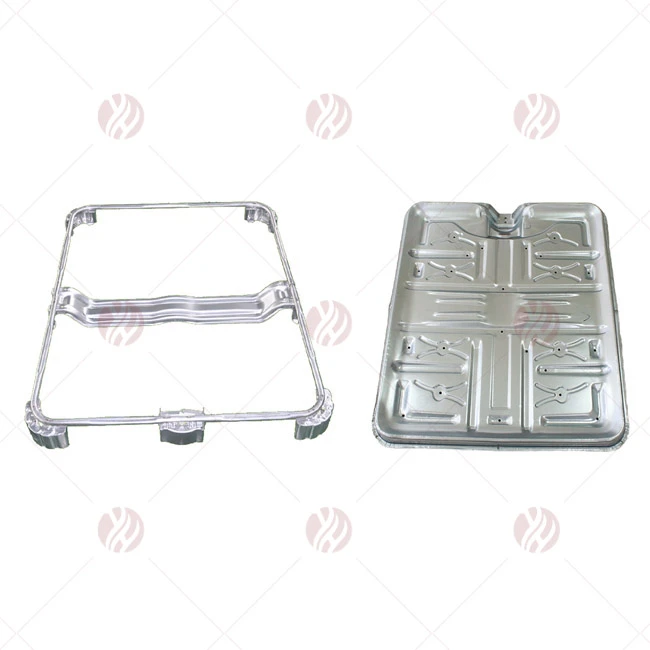

IBC çelik taban paleti beş temel bileşenden oluşur:
Metal tava
Çapraz (çapraz ışın)
Beş ara parça
Taban halkası
Üretim, taban halkasının dikdörtgen bir çerçeveye dönüştürülmesiyle başlar. Daha sonra sert bir yapı oluşturmak için çapraz ve ara parçalarla birlikte kaynak yapılır. Son olarak metal tava üstüne monte edilerek çelik kafes sabitlenir ve IBC taban montajı tamamlanır.
Optimize Edilmiş Lojistik Tasarımı
Gönderim verimliliğini artırmak için, nakliyeden-tasarruf sağlayan bir tasarım kullanıma sunuldu:
- 40' konteyner başına 500'e kadar palet (geleneksel olarak. 370 ile karşılaştırıldığında)
- Metal tava ve kaynaklı taban daha sonra müşterinin yerinde monte edilebilir
- Bu yaklaşım, minimum düzeyde ek işçilik gerektirirken nakliye maliyetini de azaltır-kafes kurulumunun yanı sıra yapılabilen son montaj sırasında yalnızca iki vidanın takılması gerekir.
Standart Boyutlar ve Montaj Özellikleri
Standart ölçü: 1200 mm × 1000 mm
Konteyner taşıma ve depo raf sistemleriyle uyumlu
IBC çelik taban paleti, çelik kafese güvenli bir şekilde bağlanmak için çevre etrafında konumlandırılmış dokuz entegre vida çıkıntısına sahiptir. İki yapılandırma seçeneği mevcuttur:
Otomatik{0}}üretim hatları için kendinden kılavuzlu vidalar
Manüel montaj için somun-ve-civata sistemleri
Damlama tavasındaki ve arka kısımdaki ilave güçlendirilmiş çıkıntılar, taban halkasının ve ara parçalarının güvenli bir şekilde sabitlenmesini sağlayarak sağlam, titreşimsiz-bir yapı sağlar.
Malzeme ve Mukavemet
Palet, dayanıklılık ve verimlilik için optimize edilmiş malzeme kalınlığından yapılmıştır:
Metal tava: 1,0 mm
Çaprazlama: 2,0 mm
Ara parçalar: 1,4 mm
Taban halkası: 1,5 mm
Bu kombinasyon mükemmel yük-taşıma kapasitesi ve yapısal sağlamlık sağlar.
Korozyon Koruması
Tüm bileşenler, 80 g/m²'ye eşit veya daha büyük çinko galvanizleme işlemine tabi tutularak aşağıdaki özellikleri sunar:
Pas ve korozyona karşı güçlü direnç
Dış mekan ve kimyasal ortamlara uygunluk
Zorlu koşullar altında uzun servis ömrü
|
ÜRÜN ÖZELLİKLERİ |
|||
|
40 metrelik bir konteyner 500 set tutar. |
|||
|
Bu 2 parçalı yapı, nakliye maliyetlerini azaltmak için tanıtıldı. |
|||
|
TEKNİK PARAMETRELER |
|||
|
KALINLIK |
1,0 mm |
Standart |
IBC TABAN PLAKASI |
|
2,0 mm |
IBC MERKEZ KÖPRÜSÜ |
||
|
1,4 mm |
IBC KÖŞE ARA PARÇASI |
||
|
1,4 mm |
IBC ARKA ARA PARÇA |
||
|
1,5 mm |
IBC TABAN HALKASI |
||
|
KALINLIK |
0,9 mm |
Işık |
IBC TABAN PLAKASI |
|
1,8 mm |
IBC MERKEZ KÖPRÜSÜ |
||
|
1,35 mm |
IBC KÖŞE ARA PARÇASI |
||
|
1,35 mm |
IBC ARKA ARA PARÇA |
||
|
1,4 mm |
IBC TABAN HALKASI |
||
|
ÇİNKO KODLAMA |
Z80 (>80g/㎡) |
||
|
ŞARTNAME |
1200mm * 1000mm * 161mm (80mm jak açıklığı) |
||
|
1200mm * 1000mm * 171mm (90mm jak açıklığı) |
|||
|
VİDA ÇEKİM |
M8 KİLİT SOMUNU |
||
|
M8 KENDİ-KENDİNE VURMA |
|||
SSS
S: Bu yaklaşım nakliye masraflarını azaltırken, ilave işçilik maliyetlerinin genel faydayı boşa çıkardığını merak ediyorum.
C: Bu, yalnızca iki kilitleme vidasının takılmasını gerektiren, ihmal edilebilir bir iş gücü sağlar; bu, birincil IBC çerçeve tertibatıyla eş zamanlı olarak gerçekleştirilebilecek bir görevdir.
